今野製作所(EAGLE イーグル) 送り台タイプ爪つきジャッキ(フリー型) (旧型式：FN-100TL) XN-050

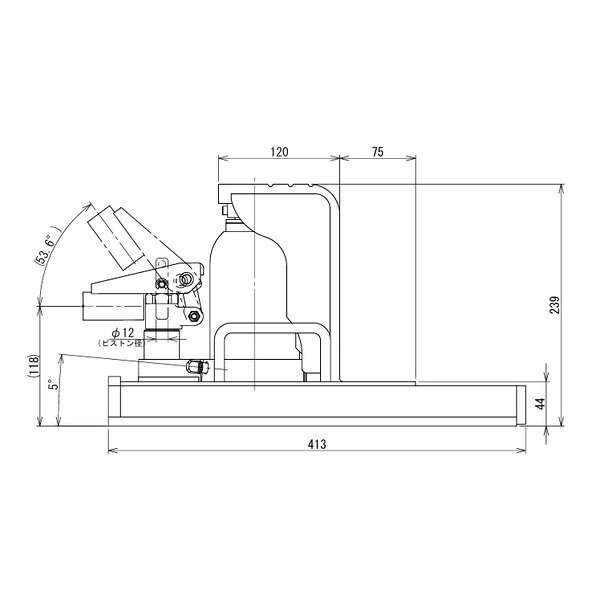

商品の特徴 今野製作所(EAGLE イーグル) 送り台タイプ爪つきジャッキ(フリー型) XN-050(旧型式：FN-100TL) ローラー付送り台が装着された爪つきジャッキの爪許容荷重5tonタイプです。 爪部に重量物を載せたまま、上下・前後・左右の微調整ができるため、大型精密機械の「位置あわせ作業」「レベルだし作業」「アッセンブリ作業」などに最適です。 ■作業性の向上 ジャッキのかけ替え不要 従来は「移動」と「ジャッキアップ」に別々の道具を使用し、位置合わせのたびにジャッキのかけ替え作業を繰り返す必要がありました。しかし、送り台タイプ爪つきジャッキでは、これらの道具を一体化。これにより、作業効率が大幅に向上しました。 ■微調整を実現する革新的な設計 スムーズなスライド操作 ジャッキがボールベアリング式のスライドテーブルに装着されており、100mmの範囲内で滑らかにスライド可能です。 高い安定性 スライドテーブルはアリ溝ガイドを採用し、ジャッキ本体と一体化。これにより、左右のブレを防ぎ、正確な微調整を実現します。 精密な調整 爪つきジャッキの押し・戻しの操作はラチェットハンドルを使用したネジ機構によるため、ミリ単位の微調整を実現します。 製品仕様 爪許容荷重:5ton 頭部許容荷重:使用不可 ストローク:63mm 送り幅:100mm 爪最低位置:44mm 爪長さ:75mm 爪幅:75mm 送り台長さ:413mm 送り台幅:223.5mm 本体高さ:239mm 本体寸法(W×D×H):223.5×413×239mm 質量:32kg JANコード：4520187250051
