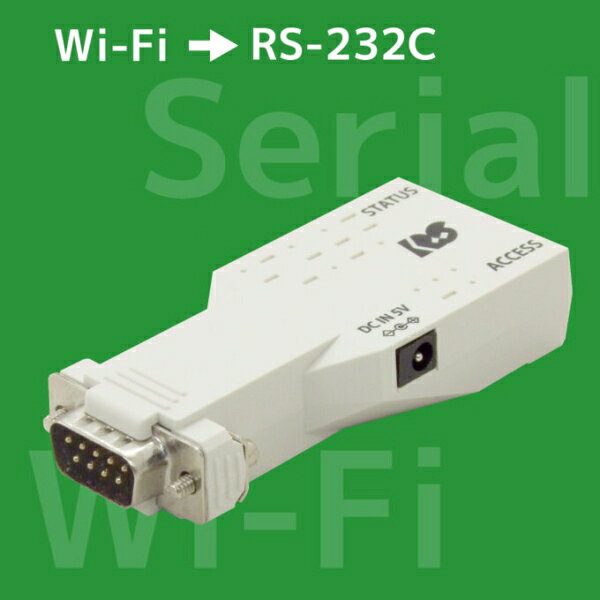

ラトックシステム Wi-Fi RS-232C 変換アダプター RS-WF62

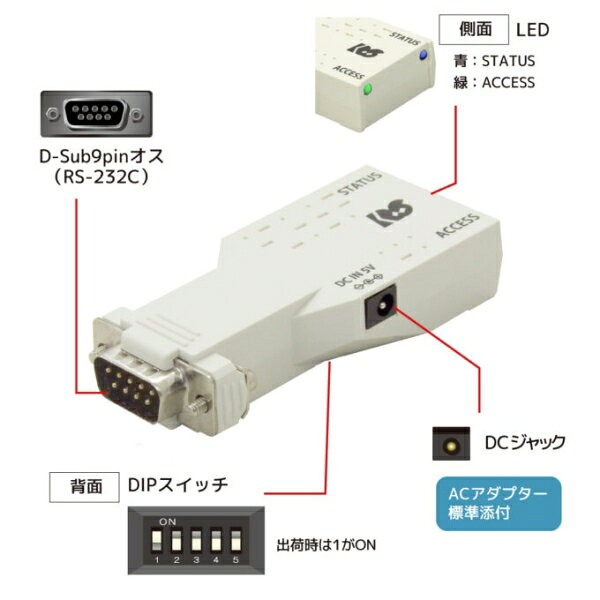

【返品種別B】□「返品種別」について詳しくはこちら□2025年12月 発売メーカー保証期間 1年RS-232C機器をWi-Fi経由で制御・管理RS-WF62はWi-Fi経由で離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。コネクタには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。IEEE802.11b/g/n規格に準拠し、WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証に対応しているので、様々な無線LANの環境下で使用することができます。シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。アクセスポイントモード・インフラストラクチャーモード、2つのモードを搭載RS-WF62は、ルーターなど通信機器を介して通信するインフラストラクチャーモードと、RS-WF62をアクセスポイントとして直接通信をおこなうアクセスポイントモードに対応。インフラストラクチャーモードの設定変更後は、本製品のDIPスイッチ(1番)の変更のみで両モードを切り替えて使用可能。離れた場所にある、固定された機器を使用する場合も、ストレスなくRS-232C機器が使用可能。バーコードスキャナー、電子天びん、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。※TA・モデムには対応していません。※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません。◆RS-WF62 設定手順1.本製品の電源を入れる。（外部電源もしくはD-Sub 9番ピン）※D-Subから給電する場合は、シリアル機器と接続してください。2.RS-WF62とWi-Fiホスト端末を接続する。3.Wi-Fiの接続設定と、通信プロパティの設定をおこなう。4.RS-232C機器と接続し通信する。駆動電源はACアダプターのほかデバイスからの受給も可能本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V〜12V電源の受給も可能です。また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ5V/300mA程度の電源を供給することもできます。本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。通信状態がよくわかる通信モニターLED搭載本製品には、接続された機器との通信状態がわかるLEDを搭載。従来品のLEDは本体天面にあり、ポートの向きによっては見えませんでした。本製品ではLEDをコネクタの反対側に配置することで、どの向きに挿してもデータ送受信を確認できます。■　仕　様　■対応端末：Wi-Fi機能を装備した以下の機種・WindowsPC・iPhone / iPad・Android搭載スマートフォン / タブレット　等対応OS：提供するソフトウェアの対応OSは以下です・Windows：11/10（64ビットのみ対応）・iOS・Android OS対応デバイス：バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天びんなど、RS-232Cポート搭載の機器※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません※モデム・TAはサポートしていませんインターフェイス：・RS-232C：EIA/TIA-232-F Standards準拠・Wi-Fi：2.4-GHz IEEE802.11b/g/n準拠WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証対応RS-232C トランシーバー：EXAR SP3232ECYWi-Fi Module：ESP32-WROOM-32E-N4Wi-Fi 通信周波数：2412-2484MHzWi-Fi 送信レベル（class1）：13.0〜19.5dbmWi-Fi 通信距離：100m程度RS-232C 接続コネクタ：D-Sub9Pin（オス） x 1RS-232C 入出力レベル：ドライバー：ハイレベル出力：+5V（min）/+5.4V（TYP）、ローレベル出力：-5V（min）/-5.4V（TYP）レシーバー：入力電圧範囲：-15V（min.） 〜 +15V（max.）RS-232C 通信方式：非同期通信RS-232C通信 パラメーター：データビット：7/8パリティビット：None / Even / Oddストップビット：1/2フロー制御：RTS/CTSRS-232C 通信速度：1200/2400/4800/9600/19200/38400/57600/115200/230400 bps外形寸法：約73.8mm(L)×35.0(W)×16.0(T) [mm] (突起部を除く)重量 約33g（本体のみ）電源電圧：DC+5V消費電力：約130mA（送受信時：外部電源供給分を含まない）約370mA（通信時最大：外部電源供給分を含まない）動作環境：温度：0〜55℃湿度：20〜80％（ただし結露しないこと）ソフトウェア（ダウンロード提供）：WF62 Configuration Tool(Windows用設定ツール)RATOC VSP(Windows用 COMポートエミュレートドライバー)RS-WF62 通信サンプルプログラムソースコード(Visual Studio 2022 C++/VB/C#)Android用設定ツール/通信サンプルプログラムiOS用設定ツール/通信サンプルプログラム添付品：RS-WF62 本体電源アダプター補足文書(マニュアル・各種ツールのダウンロードについて)保証書※本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。[RSWF62]パソコン周辺＞ネットワーク機器＞Wi-Fi＞その他オプション
