【WNS-TX48-11】 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング

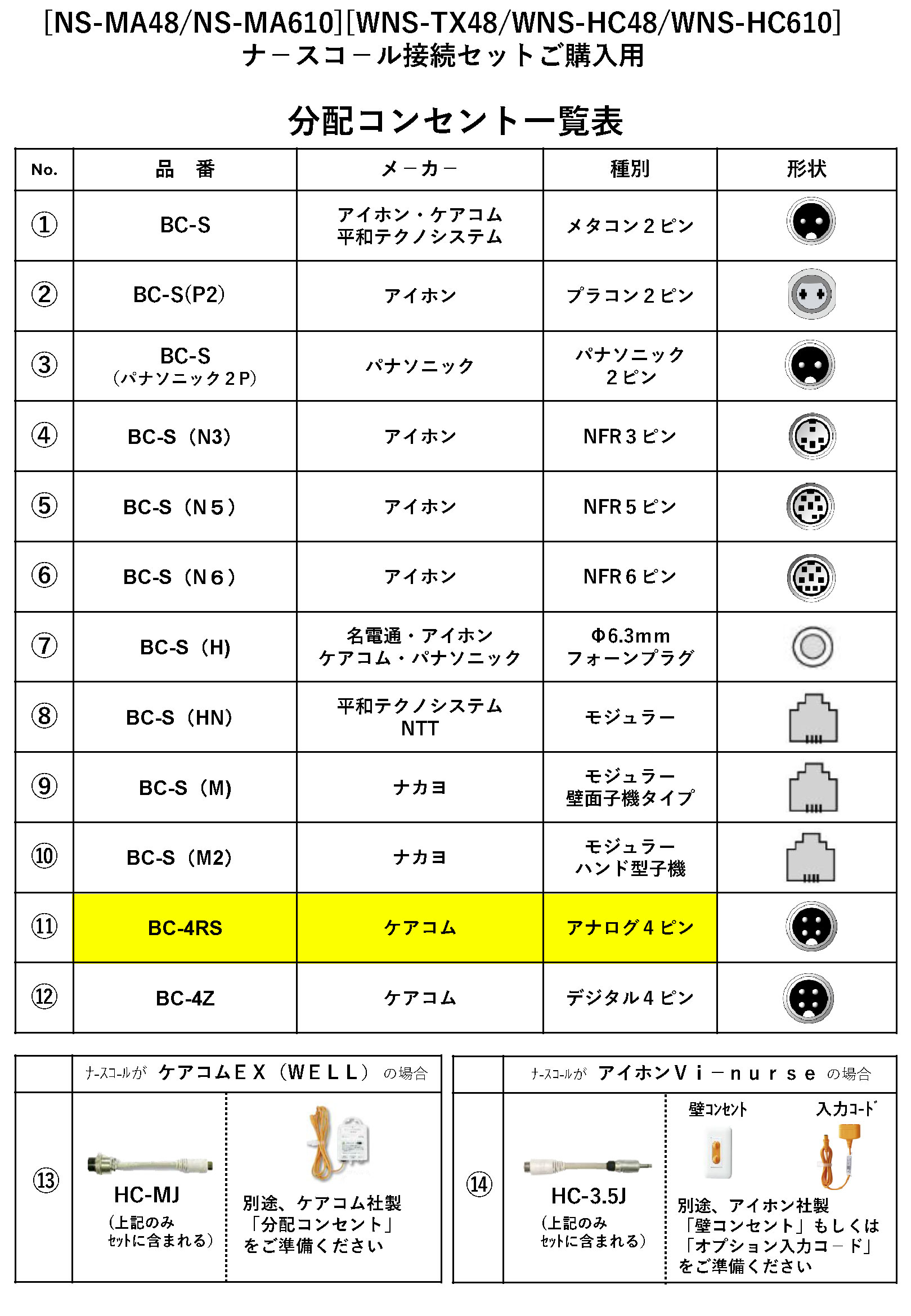

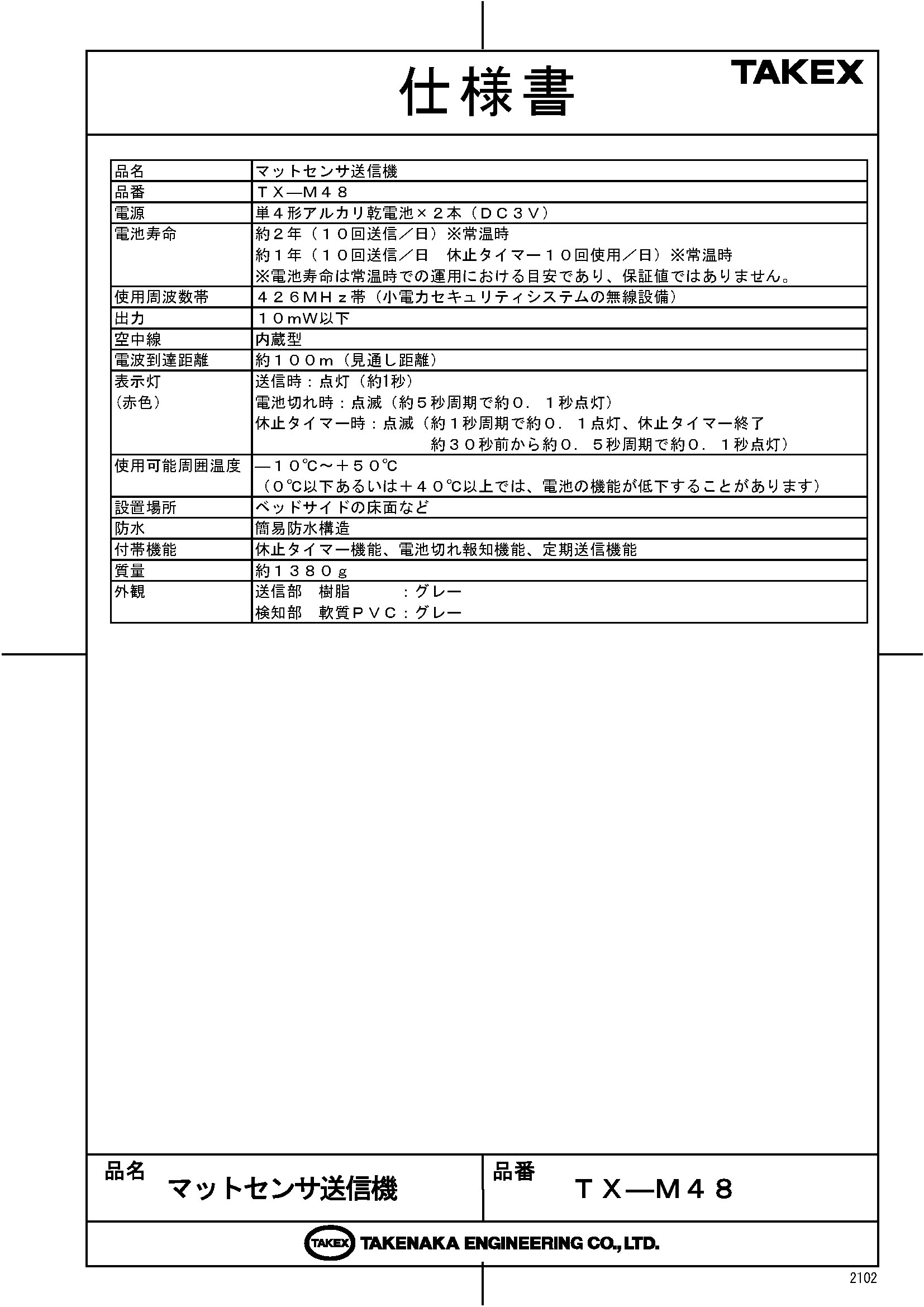

■ 竹中エンジニアリング（TAKEX）ナースコール連動 離床センサーWNS-TX48-11 マットセンサー ナースコールセット(無線式)ケアコム アナログ4ピン（多重線R型・省線S型）対応【重要：対応システムについて】本製品はケアコム製ナースコール「多重線R型」および「省線S型」の4ピンアナログ接続専用です。デジタル式の「Z型」には対応しておりませんので、導入前に必ず壁面コンセントの形状とシステム種別をご確認ください。本製品は、ケアコム製ナースコールに対応したマットセンサー・受信機・分配コンセントのオールインワンセットです。マットセンサーとナースコール接続部の間を「無線化」することで、従来の有線式で大きな課題であった「コードの引き回しによる転倒事故」や「足掛けによる断線故障」を劇的に低減します。◆セット内容・マットセンサー送信機（TX-M48）・フック付受信機（HCR-200F）・分配コンセント（BC-4RS）■ この製品が選ばれる理由（特長）1. ワイヤレス化で「断線」と「転倒」の不安を解消マットセンサーからナースコール接続部までの配線を完全に無線化しました。患者様やスタッフ様がコードに足を引っ掛けるリスクを排除し、現場の安全性を飛躍的に高めます。また、有線センサーの故障原因で最も多い「コード断線」が発生しないため、長期的なメンテナンスコストの削減にも寄与します。2. 送信部一体型の高感度・薄型マット厚さわずか6mmの高感度薄型設計を採用。床面との段差を最小限に抑え、つまずきを防止します。裏面には強力なすべり止め加工を施しており、フローリング等でもズレにくく安定した設置が可能です。送信機はマットと一体化しているため、外部に余計なケーブルが露出せず、見た目も非常にスマートです。3. 便利な「5分間休止タイマー」機能を搭載送信機本体に休止タイマーボタンを装備。ボタンを1回押すと約5分間、検知動作を一時的に停止します。清掃時や介助時、リハビリの際など、一時的に検知を避けたい場面で、電源を切る手間なくスムーズに対応が可能です。5分経過後は自動的に検知状態に戻るため、セット忘れの心配もありません。4. ベッド柵に掛けるだけの簡単設置（受信機）受信機には便利な可動式フックが標準装備されています。ベッドの柵やヘッドボードに直接掛けるだけで設置が完了。特別な工事や工具は一切不要で、現場の状況に合わせて柔軟に設置場所を変更できます。5. ナースコール機能を損なわない分配設計付属の分配コンセント（BC-4RS）により、壁面のナースコールコンセントを占有しません。現在お使いの「ハンド型子機（呼び出しボタン）」をそのまま併用できるため、緊急時の呼び出し機能は維持したまま、センサーによる見守り機能を追加できます。6. 電池切れお知らせ機能で運用も安心単4形アルカリ電池2本で、1日10回の送信なら約2年間使用可能な長寿命設計です。電池残量が少なくなると、送信機側のLED点滅および受信機側のブザー・表示灯でお知らせ。予期せぬ電池切れによる検知漏れを未然に防ぎます。7. 混信を防止する「4周波切替」対応小電力セキュリティ無線（426MHz帯）を採用し、4つの周波数を切り替えて使用可能。隣接する複数の部屋でシステムを運用する場合でも、周波数を分けることで電波の混信を回避し、安定した通信を維持します。8. 最大40台までの多機能拡張性セットの受信機（HCR-200F）には、最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製のドア開閉センサーやベッドセンサーなど、他のワイヤレス機器を後から追加して統合管理することも可能です。■ このようなシーン・用途に最適です・病院のベッドサイドでの離床・転落検知・介護施設での居室出口、徘徊対策・既存の有線式センサーの断線による買い替え、更新・コードをなくして、現場の転倒リスクをゼロにしたい場合■ 施工・設置ガイド（工事不要）工程作業内容の詳細1. マット配置ベッドサイドや居室入口の床面にマットセンサーを設置します。裏面の滑り止めが効いているか確認してください。2. 受信機固定受信機の背面フックを使い、ベッド柵やヘッドボードの見えやすい位置に掛けます。3. 接続壁面のコンセントに分配器を接続し、元のハンド型子機も分配器のジャックに差し込みます。4. 動作確認実際にマットを踏んで、ナースコールが正しく鳴動すること、復旧ボタンで止まることを確認して完了です。■ 製品仕様セット全体・各ユニット仕様製品型番WNS-TX48-11構成品マットセンサー送信機、フック付受信機、分配コンセントマットサイズ幅800mm × 奥行400mm × 厚さ6mmマット重量約1,100g（乾電池含む）電源（送信機）単4形アルカリ乾電池 × 2本電池寿命約2年（常温、1日10回送信として）無線通信距離約100m（見通し距離）使用周波数426MHz帯（小電力セキュリティ無線、4周波切替）休止機能約5分間（送信機のボタン操作により一時停止）防水性能簡易防水構造（生活防水程度）対応メーカーケアコム製ナースコール専用接続端子形状アナログ4ピン（多重線R型・省線S型）分配コンセントBC-4RS（プラグ長 1.5m、マグネット付）動作温度範囲-10℃ ～ +50℃（屋内専用）■ よくあるご質問（FAQ）Q：ケアコム製ならどのタイプでも使えますか？A：本製品は「多重線R型」および「省線S型」の4ピンアナログ接続専用です。デジタル式の「Z型」など、他のピン形状やシステムには接続できません。必ず事前にご確認ください。Q：今使っている「握りボタン（呼び出しボタン）」は使えますか？A：はい、併用いただけます。付属の分配コンセントを使用することで、既存の握りボタンと本センサーを同時に接続し、どちらからでもナースコールを呼び出すことができます。Q：電池が切れた場合はどうなりますか？A：電池切れ報知機能がございます。電池残量が少なくなると送信機の表示灯が点滅し、受信機側でも音と光でお知らせします。電池寿命は約2年ですので、定期的な点検をおすすめします。Q：電波が隣の部屋と混信して誤作動しませんか？A：本機は4周波切替機能を搭載しており、隣室と異なる周波数を設定することで混信を回避できます。また、各機器に固有のIDがあるため、他のシステムの電波で鳴ることはありません。Q：掃除の時に踏んで鳴ってしまうのが心配です。A：送信機にある「休止」ボタンを押せば、約5分間は検知を一時停止できます。その間に清掃や介助を行えば、ナースコールを鳴らさずに作業が可能です。Q：無線はどの程度の距離まで届きますか？A：見通しの良い直線距離で約100mです。ただし、鉄筋コンクリートの壁や金属製の扉など、建物の構造や障害物によって距離が短くなる場合があります。Q：マットは水拭きしても大丈夫ですか？A：簡易防水構造ですので、固く絞った布での水拭き清掃は可能です。ただし、水の中に浸けたり、ホースで直接大量の水をかけたりすることは故障の原因となりますので避けてください。Q：受信機はどのように設置すればいいですか？A：背面のフックを使用して、ベッドの柵やボードに掛けるのが一般的です。また、分配コンセントにはマグネットが付いているため、スチール製の部位に固定することも可能です。Q：後からマットだけを追加することは可能ですか？A：はい、可能です。受信機には最大40台まで送信機を登録できるため、1台の受信機で複数のマットやセンサーを管理するように拡張することができます。Q：マットが床で滑って転ぶことはありませんか？A：マットの裏面には全面に滑り止め加工が施されています。ズレにくい設計となっておりますが、設置時には床のホコリを取り除いてから設置してください。※製品の仕様は改良のため予告なく変更することがあります。あらかじめご了承ください。※本製品は、生命維持に関わる装置ではありません。万が一の事故、紛失、損害等については、弊社およびメーカーは一切の責任を負いかねますので、十分な見守り体制のもとでご使用ください。病院や介護施設での転倒防止・離床検知に最適な無線式マットセンサー「WNS-TX48」は、煩わしい配線不要で設置も簡単な製品です。高感度マットセンサー「TX-M48」とフック付受信機「HCR-200F」、多彩なナースコール対応の分配コンセントをセットにしており、購入後すぐに使用可能。コードによるつまづきや断線故障のリスクを軽減し、安全で快適な介護環境を実現します。センサーは厚さ6mmで滑りにくく、防水仕様の軟質PVC素材。426MHz帯無線通信により、最大通信距離は見通し約100m。ナースコール連携、感圧検知、定期送信、電池切れ通知、アラーム通知など充実機能を搭載し、医療・福祉の現場で高い信頼性を誇ります。ナースコール各社対応コネクタ全14種から選べます。
