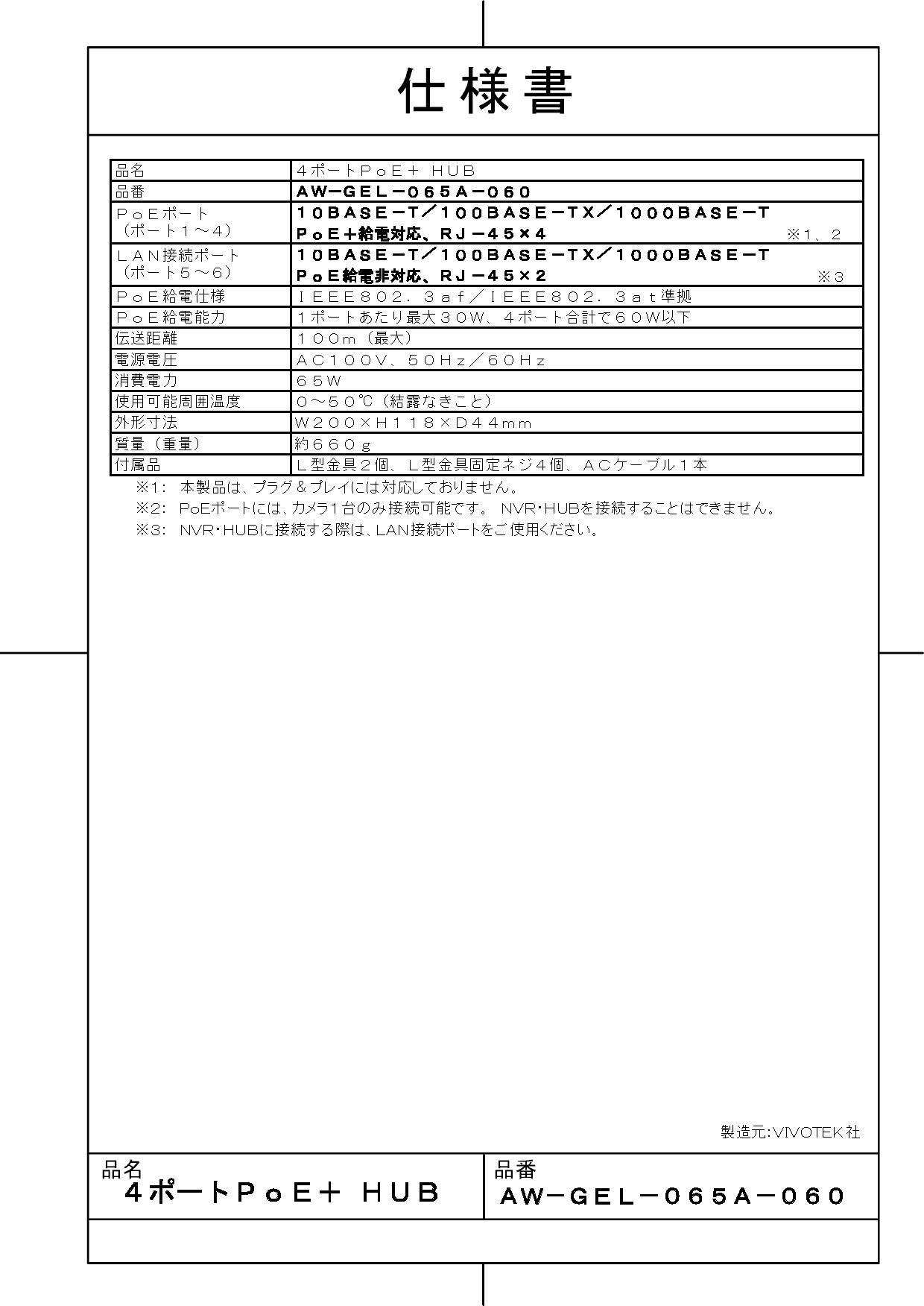

ネットワーク機器 ／ PoE+ HUB ／ 監視カメラ用 ／ フルギガビット対応 AW-GEL-065A-060 4ポートPoE+HUB AW-GEL-065A-060は、監視カメラシステムの構築に最適化されたプロフェッショナル仕様の4ポートPoE+ハブです。全ポートがギガビット（1000BASE-T）に対応し、高解像度カメラの映像伝送をストレスなく行えます。 【製品基本情報】 ◆ 型番：AW-GEL-065A-060 ◆ 対応規格：IEEE802.3at (PoE+) / af 準拠 ◆ 給電能力：最大60W（1ポートあたり最大30W） ◆ 通信速度：10 / 100 / 1000 Mbps ◆ アップリンク：専用LANポート ×2基搭載 ◆ この製品が向いている用途 ・ネットワークカメラへの電源供給 ・高解像度IPカメラの複数台接続（最大4台） ・PTZカメラや強力なIR搭載カメラへの電力供給 ・NVRと連携した監視システム構築 ◆ 導入前に確認したいポイント ・合計消費電力が60W以下であるか ・IPアドレスの固定設定が可能か（非プラグ＆プレイ） ・設置場所の周囲温度が50℃を超えないか ・確実なアース接地工事が可能か ■ 主な特長 ・IEEE802.3at (PoE+) 完全準拠の大出力給電 1ポートあたり最大30Wの電力を供給可能。消費電力の大きいPTZカメラ等に対しても、LANケーブル1本でデータと電源を確実に伝送します。 ・全ポート・フルギガビット対応の広帯域設計 全6ポートが1000BASE-Tに対応。高ビットレートの映像ストリームが重なるシステムでも、通信のボトルネックを発生させず安定稼働します。 ・信頼性を重視した非プラグ＆プレイ仕様 不意のIPアドレス競合を防ぐための業務用設計です。固定IPアドレス運用を前提とすることで、極めて強固で安定したシステム構築が可能です。 ・カスケード接続に対応したアップリンク専用ポート 給電用のPoEポートとは別に、アップリンク専用のLANポートを2基搭載。NVRへの接続や、ハブ同士の連結（最大4台まで）がスムーズです。 ・過酷な環境にも耐える優れた熱設計 周囲温度0℃から50℃までに対応。金属筐体自体が放熱板として機能し、密閉された盤内設置においても高い信頼性を発揮します。 ■ 施工・設置ガイド 確認項目 この製品での考え方 IP設定 接続するカメラには必ず事前に「固定IPアドレス」を割り当ててください。 電力バジェット 全4ポートの合計消費電力が60W以下になるよう設計してください。 アース接地 雷サージから保護するため、必ずD種接地を行ってください。 LANケーブル カテゴリー6（Cat 6）以上を推奨します。 ■ 製品仕様 品名 4ポートPoE＋ HUB 品番 AW-GEL-065A-060 PoEポート 10/100/1000BASE-T PoE+対応×4ポート LAN接続ポート 10/100/1000BASE-T 給電非対応×2ポート PoE給電能力 1ポート最大30W、4ポート合計60W以下 電源電圧 AC100V、50Hz／60Hz 使用周囲温度 0～50℃（結露なきこと） 外形寸法 W200×H118×D44mm / 約660g 付属品 L型金具2個、固定ネジ4個、ACケーブル ※プラグ＆プレイ非対応。PoEポートにはカメラ1台のみ接続可。 ■ よくある質問（FAQ） Q：1ポートあたり何ワットまで給電できますか？ A：最大30W（PoE+規格）まで可能です。ただし、4ポート合計で60Wを超えないようにしてください。 Q：設定は必要ですか？（プラグ＆プレイ非対応について） A：はい。接続するカメラ側に、事前にPC等で固定IPアドレスを設定しておく必要があります。 Q：PoEポートに別のハブやNVRを接続してもいいですか？ A：いいえ、PoEポートにはカメラ1台のみを接続してください。ハブ等はポート5・6のLANポートを使用してください。 Q：最大何台までハブを連結できますか？ A：システム全体で合計最大4台までのカスケード接続が可能です。 Q：アース線は必ず接続しなければなりませんか？ A：はい。雷サージによる機器破損を防ぐため、必ずD種接地工事を行ってください。 Q：19インチラックに取り付けられますか？ A：直接の取り付けはできません。別途ラック用棚板（シェルフ）を用意し、その上に設置してください。AW-GEL-065A-060は、監視カメラ用全ポートフルギガビット対応の4ポートPoE+HUBです。非プラグ＆プレイ仕様により固定IP運用を前提とした高い信頼性を実現。合計60Wの給電能力と2基のアップリンクポートを備え、安定した映像伝送を支えます。
