【PTZ-IR5010AH】10倍IR-PTZ AHDカメラ TAKEX 竹中エンジニアリング

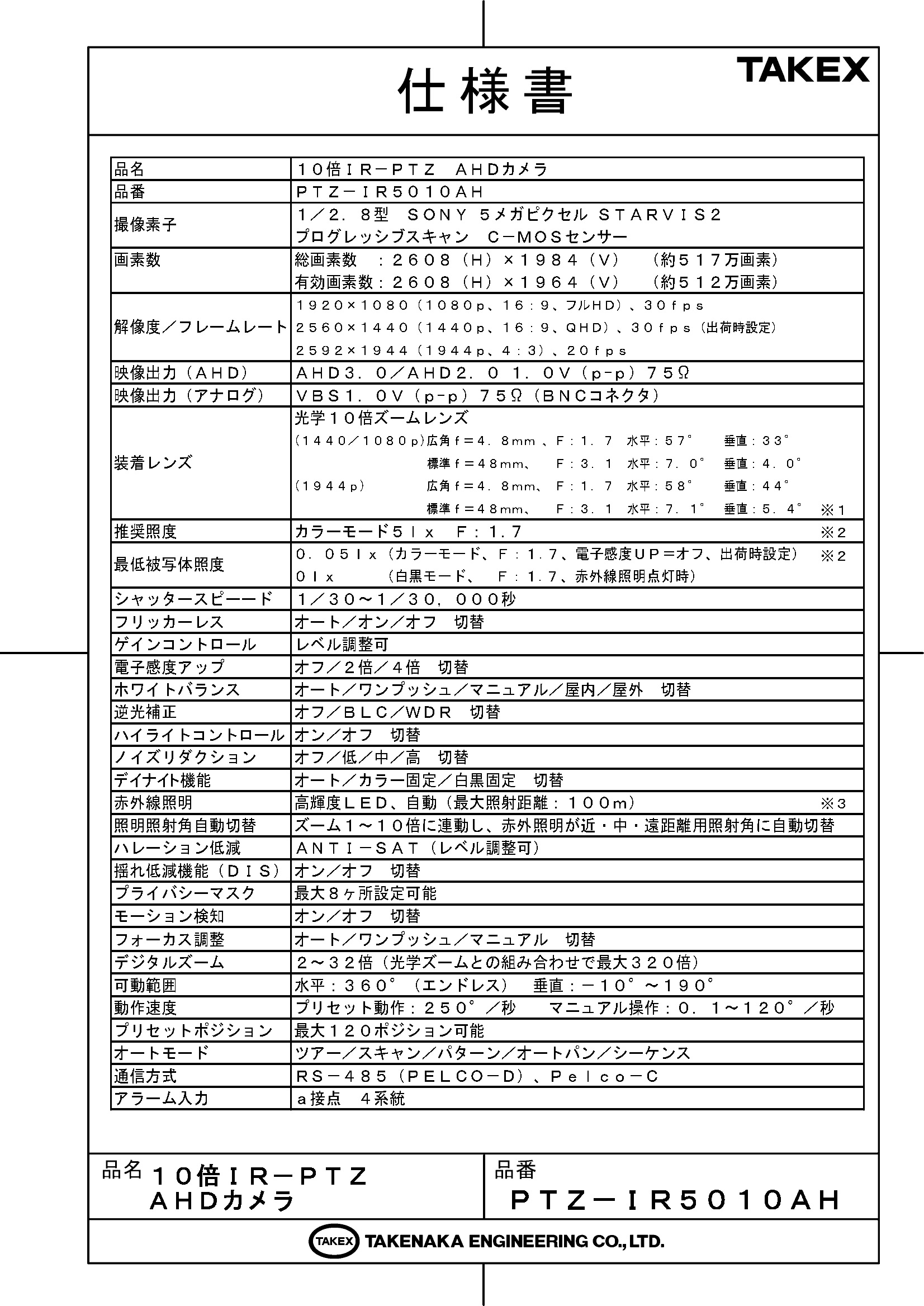

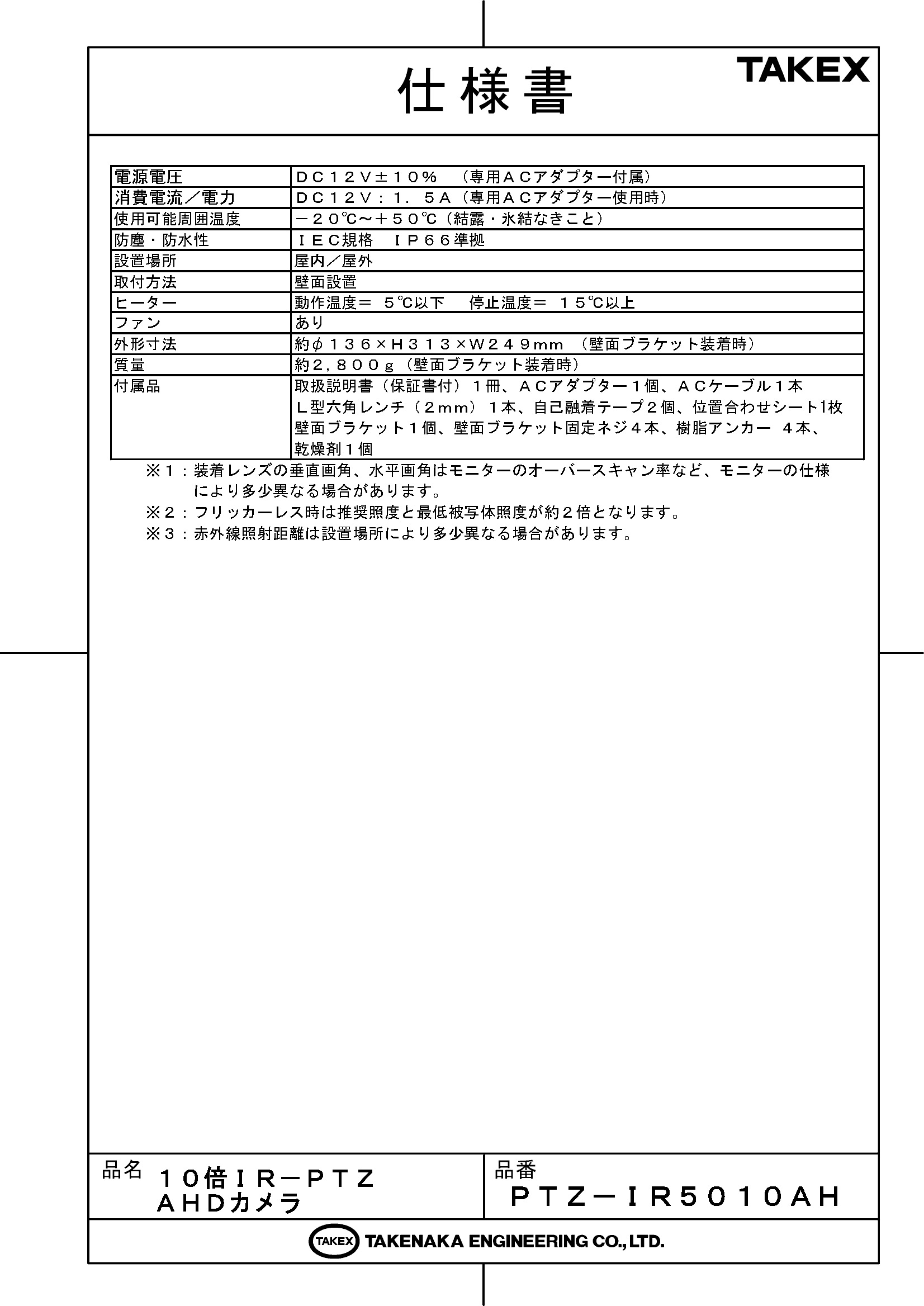

[ Milesight / PTZ / AHD3.0 / 光学10倍 / IR100m / IP66 ] PTZ-IR5010AH 10倍IR-PTZ AHDカメラ STARVIS2搭載512万画素。光学10倍ズームと赤外線100m照射を兼ね備えた高機能屋外PTZ。 ■ 型番：PTZ-IR5010AH ■ 方式/画素：AHD3.0 / 約512万画素 (2592×1944) ■ ズーム：光学10倍 × デジタル32倍 ■ 夜間/保護：IR100m照射 / IP66屋外対応 用途と導入ポイント 【用途】 駐車場・倉庫の動体追尾 / 街灯の少ない夜間監視 / 既設同軸のまま高画質化 【注意】 要DC12V/1.5A電源 / 5MP対応AHDレコーダー・UTC対応確認が必要 主な製品特長 ■ 5MP STARVIS2： 暗所でもノイズを抑えた高精細映像。 ■ 光学10倍AFズーム： 遠方の対象も即座にクローズアップ。 ■ 100m IR ZOOM： 倍率連動で照射角を自動調整し白飛び防止。 ■ UTC重畳制御： 同軸1本で映像伝送とPTZ操作が可能。 ■ 自動巡回機能： 5種のモードで広域の無人監視を強化。 ■ IP66＆ヒーター内蔵： -20℃〜+50℃に対応する高耐久設計。 ■ ANTI-SAT / WDR： 白飛びや逆光時の黒つぶれをデジタル補正。 ■ 施工・設置ガイド 項目 概要・注意事項 配線距離 5C-FB:最大500m(推奨300m) / 3C-2V:最大300m(推奨200m) 電源・防水 DC10.8V以上の確保と接続部の自己融着テープ処理が必須。 注意 電源重畳型（ワンケーブル）給電ユニットの接続は厳禁。 ■ DIPスイッチ仕様 ピン 内容 初期値 1〜8 / 9〜10 ID設定 / 通信速度(RS-485用) ID:1 / PELCO-D 9600 11 / 12 解像度(OFF:4M・5M, ON:2M) / 終端抵抗 OFF / OFF ■ 製品仕様 品番/撮像素子PTZ-IR5010AH / 1/2.8型 5MP STARVIS2 CMOS 有効画素 / 出力約512万画素 / AHD3.0(1.0Vp-p 75Ω) レンズ / 照度光学10倍(f=4.8〜48mm) / カラー:0.05lx, 白黒:0lx(IR点灯) PTZ可動 / 速度水平360°(エンドレス), 垂直-10°〜190°/ プリセット:250°/秒 電源 / 保護等級DC12V±10% (1.5A) / IP66 (-20℃〜+50℃) 寸法 / 質量約φ136×H313×W249mm (ブラケット込) / 約2,800g ■ よくある質問（FAQ） Q. 同軸ケーブル1本でPTZ操作できますか？ A. UTC対応レコーダーであれば同軸1本で操作可能です（非対応時はRS-485が必要）。 Q. 4MPレコーダーでも使用可能ですか？ A. DIPスイッチ切り替えで4MP/2MP出力にも対応します。 Q. 壁面ブラケットやACアダプターは付属しますか？ A. はい、標準で付属しています。5メガピクセルSTARVIS2搭載の屋外用AHDカメラです。光学10倍ズームと最大100mの赤外線照射で夜間も鮮明に監視。UTC制御対応により既設の同軸ケーブルを再利用して、広範囲の自動巡回や旋回操作に対応します。
